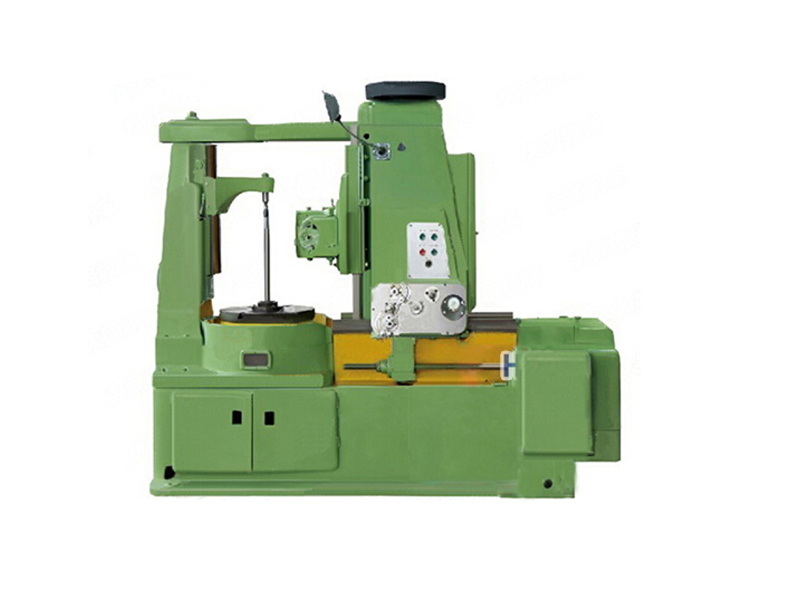

技術參數	Y38型滾齒機
技術規格：
加工圓柱形直齒輪時的直徑
有外支架時...	450毫米
無外支架時...	800毫米
加工圓柱形斜齒輪時的直徑
螺旋角為30度時...	500毫米
螺旋角為60度時...	190毫米
加工模數
鋼料...	6毫米
鑄鐵...	8毫米
加工長度(圓柱形直齒輪)...	240毫米
刀具心軸與齒輪胚中心線間的距離
小...	30毫米
大...	470毫米
刀具最大垂直行程...	270毫米
由臺面到刀具主軸中心線的距離.	205毫米
刀具的直徑...	120毫米
裝刀具的可換心軸直徑...	22/27/32毫米
工作臺孔的直徑...	80毫米
分度蝸輪的節徑...	624毫米
裝工件的心軸直徑...	35毫米
刀具主軸轉速種數...	7種
刀具轉速范圍...	47.5-192轉/分
工件每轉一轉刀具的垂直給進量...	0.5-3毫米/轉
工件每轉一轉刀具的徑向給進量...	0.06-0.36毫米/轉
主電動機功率...	2.8千瓦
主電動機轉速...	1430轉/分
快速行程電動機功率...	1千瓦
快速行程電動機轉率...	1420轉/分
機床重量(帶附件)...	3850公斤
機床輪廓尺寸(長×寬×高)	2377×1255×2030毫米
